光伏发电站功率控制系统技术要求
1 范围
本文件规定了光伏发电站功率控制系统的功能和结构、数据采集与通信、启停控制、有功功率控制、无功电压控制、闭锁、控制过程记录、性能指标和系统检测等技术要求。
本文件适用于通过35kV及以上电压等级并网,以及通过10kV电压等级与公共电网连接的光伏发电站。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 19964光伏发电站接人电力系统技术规定
GB/T 29321光伏发电站无功补偿技术规范
GB/T 31366光伏发电站 监控系统技术要求
3 术语和定义
下列术语和定义适用于本文件。
3.1 光伏发电站功率控制系统power control system for PV station
通过调节电站内并网逆变器、储能设备(若电站配置储能设备)、无功补偿装置的功率输出,使光伏发电站有功功率、无功功率,并网点电压、功率因数满足电网调度机构下达的指令值或预先设定值要求。
3.2 光伏发电站额定功率rated power of PV station
光伏发电站内所有逆变器的额定功率之和。
3.3 有功功率限值控制limited active power control
光伏发电站将有功功率控制在调度机构下达的指令值或预先设定值以下。

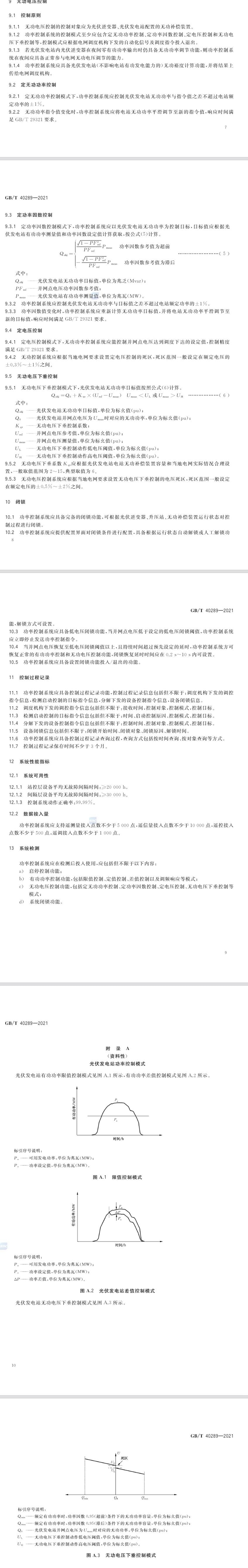

注：见附录A中图A.1。
3.4 有功功率定值控制constant active power control
光伏发电站将有功功率控制在调度机构下达的指令值或预先设定值。
3.5 有功功率差值控制delta active power control
光伏发电站低于可用发电功率运行,实际有功功率与理论发电功率的差值由调度机构下达或预先设定。
注：见图A.2。
3.6 调频响应frequency modulation response
光伏发电站根据并网点频率的变化,在一-定范围内实时调节电站有功功率,参与电力系统频率调节。
3.7 过频响应frequency modulation response for over-frequency
并网点频率高于额定频率并超过设定的调节死区时，光伏发电站减少电站有功功率输出，参与电力系统频率调节。
3.8 欠频响应frequency modulation response for under- frequency
并网点频率低于额定频率并超过设定的调节死区时,光伏发电站增加电站有功功率输出，参与电力系统频率调节。
3.9 定无功功率控制constant reactive power control
光伏发电站将无功功率控制在调度机构下达的指令值或预先设定值。
3.10定功率因数控制constant power factor control
光伏发电站根据有功功率调整无功功率,将并网点功率因数控制在调度机构下达的指令值或预先设定值。
