2018年度钱江杯获奖名单出炉，临淄生活垃圾焚烧发电项目喜获BIM专项设计二等奖。该项目由中国联合工程公司新能源院负责整体工程设计，杭州吉风建筑科技有限公司负责全过程数字化操盘。
| 工程概况Project overview
该项目位于山东省淄博市临淄区，日处理生活垃圾2000吨，装机总量达80MW，垃圾预处理采用世界最先进的生物干化+机械预分选技术，锅炉焚烧采用RDF+高温高压焚烧炉第三代生活垃圾焚烧发电技术，国际领先，国内第一。
| 项目难点Project challenge
设计难度高：该项目采用的生物干化+机械预分选技术是国内项目的首次运用，锅炉及汽轮机组都采用国外进口配置，中方需先熟悉技术思路，并与国外团队紧密协作，才可推进设计进程；干化、机械风选区块工艺布置复杂，传统二维设计方式难以满足项目实际需求。
◎机械分选
◎干化分选
施工难度大：工艺的复杂性对施工的精细化程度提出了更高的要求，若施工方不能更好地理解图纸，制定最优的施工方案，将会对项目的质量及进度产生较大的影响。

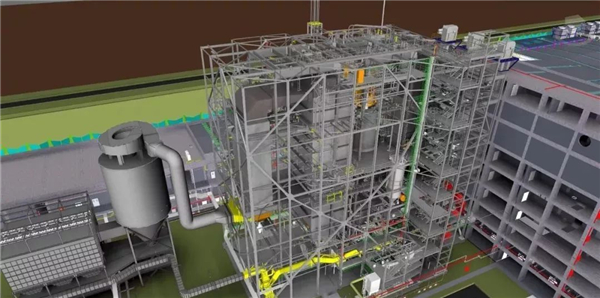

◎锅炉间

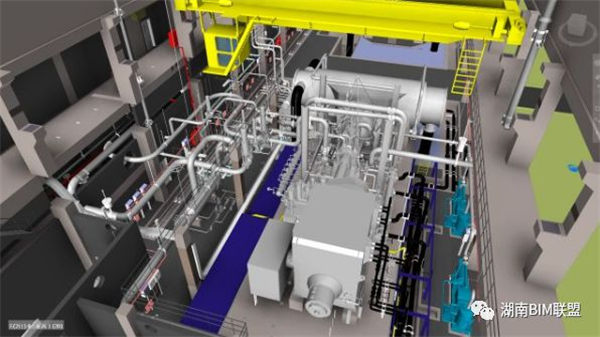

◎汽机间
|全过程数字化应用BIM+ Apply
>>>项目前期地勘可研阶段<<<

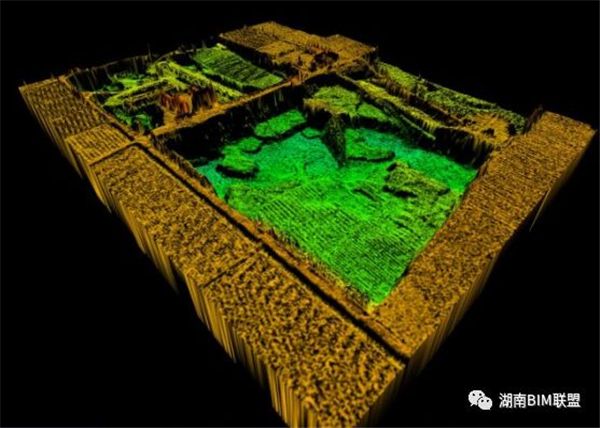

无人机航测应用：采用无人机航测技术，对项目场地进行测绘，与传统测绘方式相比，该技术具有更快、更准的特点。航测完成后，提取真实地形的三维点云模型，采用Esri+Civil 3D技术，对场地进行分析计算，得出最优土方平衡方案。
>>>项目设计阶段<<<
干化区域BIM设计协同应用：通过BIM平台进行设计协同，有效解决各专业间碰撞问题，通过三维模型导图方式，出具直观化、精细化的施工图纸。

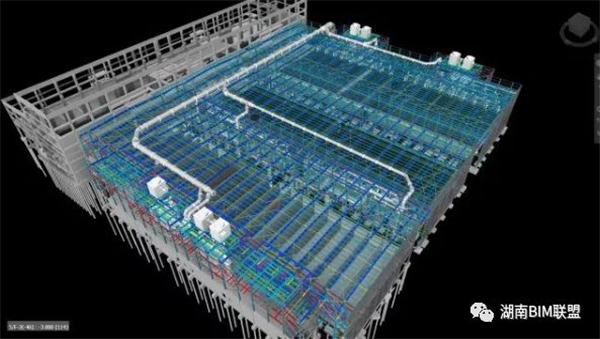

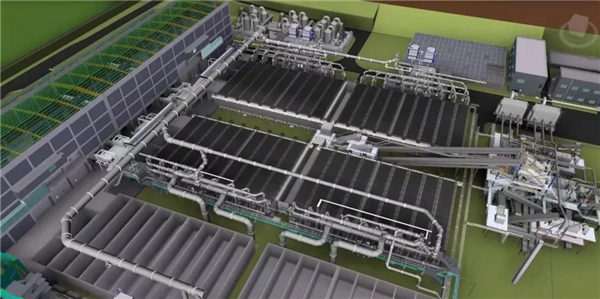

◎干化车间BIM三维图
机械分选区域BIM综合应用：设计院、设备厂商、BIM公司三方协作，对该复杂区域进行精细化设计，并采用三维校审方式，对该区域进行合理性分析，优化设计方案。

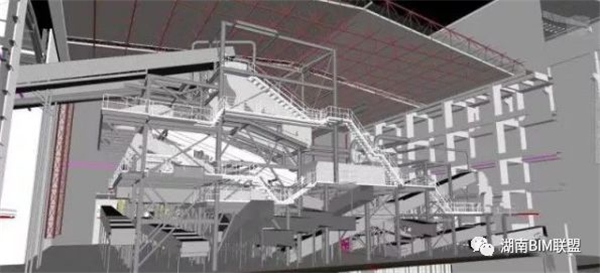

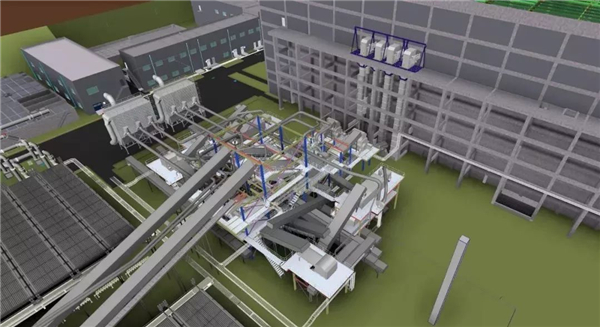

◎机械分选车间三维图

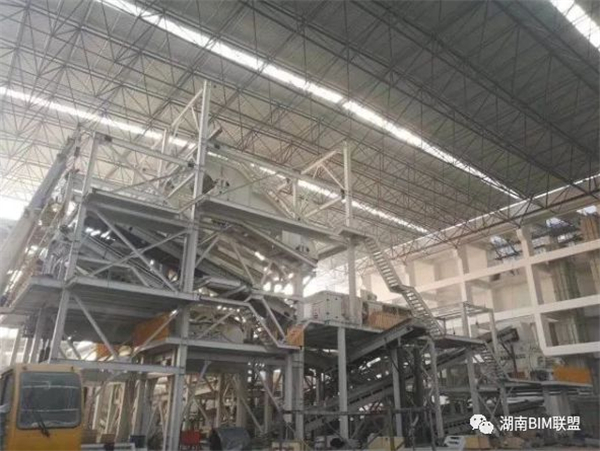

◎机械分选车间实景图
全厂管线优化综合应用：通过碰撞检测、三维校审方式对全厂管线进行设计优化，解决300余处硬碰撞点，有效避免施工过程中由此产生的返工、材料浪费等问题。

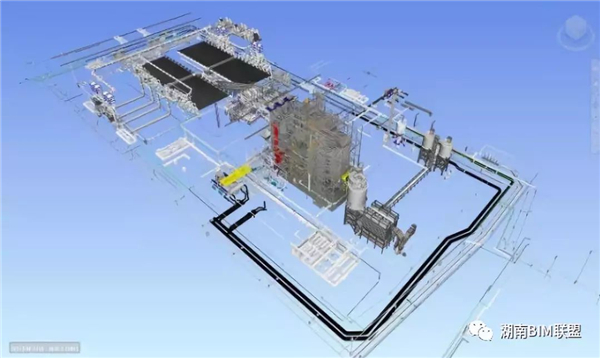

◎全厂管线BIM三维图
>>>项目施工阶段<<<

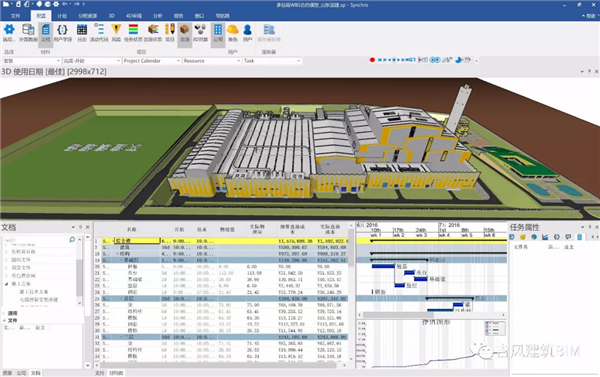

复杂节点施工模拟应用：对机械分选等复杂施工区域进行施工预演，设计方、BIM方与施工方三方协商得出最优施工方案。

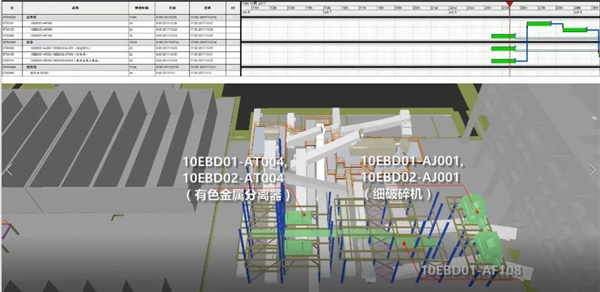

◎机械分选系统施工模拟

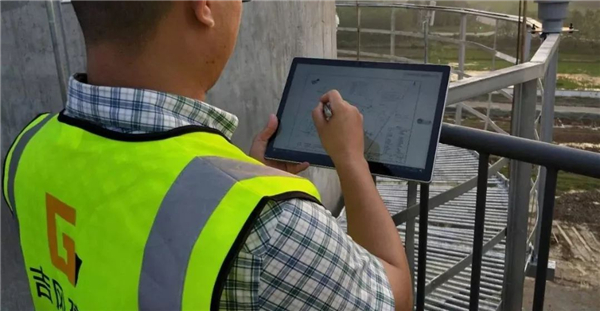

BIM模型移动端综合应用：BIM模型通过移动端方式带入现场，帮助施工管理人员了解项目情况，把控项目质量。
◎施工现场
外立面幕墙参数化应用：采用BIM参数化软件对项目外立面幕墙进行精细化材料量统计，辅助业主招投标。

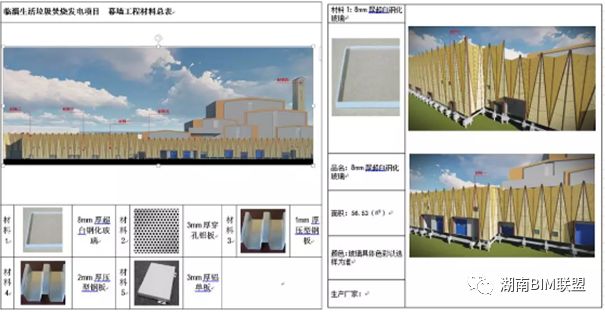

◎幕墙材料量精细化统计
>>>数字化移交<<<
数字一体化交付应用：通过企业级数据平台，对项目各阶段的数据内容以WBS构架形式进行集成整合，成为该企业的数字化资产。运营及管理人员可高效、准确地调出图纸、模型、合同等所需资料。
原标题:钱江杯BIM专项奖——临淄生活垃圾焚烧发电项目
